Especificações gerais
Tamanho do túnel: 1000 (W) * 1000 (H) mm
Velocidade do transportador...0.22m/s
Carga máxima do transportador:270Quilos
Dose por inspecção < 1,6 μGy/h
Resolução < 0,0787 mm
Resolução espacial Nível: diâmetro 1,3 mm, Vertical:dia1.0mm
Resolução penetrante Diâmetro 0,511 mm
Penetração40mm Aço
Segurança do filme:garantia ISO1600
Fugas de raios-X < 0,1 μGy/h (a uma distância de 5 cm da caixa externa)
Gerador de raios-X
Gerar direto: de baixo para cima
Gerenciar raiva: 80 graus
Voltagem do ânodo140~ 160Kv
Potência do ânodo0,4 a 1,2 mA
Frigorífico / Ciclo de funcionamento Refrigeração por óleo /100%
Sistema de imagem
Sensor de raios-X Arquivo de fotodiodos em forma de L (multi-energético), 12 bits de profundidade
Monitor Cor de Alta Resolução, LCD Accord, 17 polegadas
Processamento de imagem Melhoria da borda, reforço da imagem, clareamento da imagem, redução do escurecimento, retorno da imagem, recuperação da imagem.
Imagem Grau Nível4096
Resolução máxima da imagem:1024 * 1280 pixels
Processamento de imagem 24 bits para processamento em tempo real
Armazenamento de imagens :60000 imagens em tempo real
Zonas e Zoom1-9 Regiões de imagem, 2,4,8, 16 vezes ampliar, toda a tela observação contínua

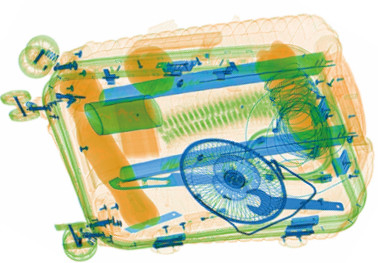

Distinguir objetos multi-energéticos objetos orgânicos em laranja, objetos inorgânicos em azul, mistura em verde
Alta energia/baixa energia: mudança de alta energia para baixa energia
Auxiliar na detecção de droga e pó explosivo
Dados de instalação
Temperatura de funcionamento/Humidade 0-45/20%-95% ((não condensante)
Temperatura/umidade de armazenamento -20-60/20%-95% ((não condensante)
Função Potência 220VAC ((± 10%) 50±3Hz
Consumo de energia1,0 kW (máximo)
Ruído: < 58 dB
|
Tamanho do túnel: |
1000 ((W) * 1000 ((H) mm |
| Velocidade do transportador: | 0.22m/s |
| Carga máxima do transportador: | 200 kg |
| Dose por inspecção: | < 1,7 μGy/h |
| Resolução: | < 0,101 mm fios metálicos |
| Penetração: | Aço de 34 mm |
| Segurança do filme: | Película de garantia ISO1600 |
| Fugas de raios-X: | < 0,1 μGy/h (a uma distância de 5 cm da caixa externa) |
| Gerencie diretamente: | para baixo |
| Ângulo de geração: | 80 graus |
| Voltagem do ânodo: | 100-160Kv |
| Potência do ânodo: | 0.4 a 1.2 mA |
| Ciclo de arrefecimento/função: | Refrigeração por óleo /100% |
| Sensor de raios-X: | Array de fotodiodos em forma de L (mono-energético), 12 bits de profundidade |
| Monitor: | Cor de Alta Resolução, LCD Accord, 17 polegadas |
| Processamento de imagem: |
Melhoria de borda, reforço da imagem, clareamento da imagem, Redução do escurecimento, retorno de imagem, recuperação de imagem. |
| Nível de cinza da imagem: | 4096 |
| Resolução máxima da imagem: | 1024 * 1280 pixels |
| Processamento de imagem: | 24 bits para processamento em tempo real |
| Armazenamento de imagem: | Armazenar 60000 imagens em tempo real |
| Zonas e Zoom: |
1-9 regiões de imagem, 2, 4, 8, 16 vezes de ampliação, Observação contínua em todo o ecrã |
| Temperatura/umidade de funcionamento: | 0°C-45°C/20%-95% ((não condensante) |
| Temperatura/umidade de armazenamento: | -20°C-60°C/20%-95% (não condensante) |
| Potência de operação: | 220VAC ((± 10%) 50±3Hz |
| Consumo de energia: | 1.8 kW (máximo), 0,3 kW (funcionamento) |
| Ruído: | < 58 dB |
Aplicações:
Aeroportos,
Terminal de transporte,
Edifícios,
Fábricas (para encontrar agulhas em roupas, sapatos, bolsas),
Tribunal,
Embaixadas,
Instalações militares,
Prisões,
Hotéis,
Escolas,
Centros de convenções,
Pontos de controlo de segurança,
Localização de eventos especiais
Perguntas frequentes
.
| Produto | Requisitos do cliente | |||
| Dimensão do túnel | 1m(W) x 1m(H0 Aproximadamente |
Verifique fisicamente
|
Medir através de fita de medição ou uma bagagem desta dimensão deve ser passada através da máquina | |
| Velocidade do transportador | 0.2m/s | Verifique fisicamente | Faça um marcador no meio do cinto, depois use o cronômetro para testar a distância do minuto e calcule o segundo comprimento | |
| Altura do transportador | 300 mm | Verifique fisicamente | Através de fita de medição | |
| Carga máxima | 200 kg ((Distribuídos uniformemente | Verifique fisicamente | Coloque a carga equivalente a 200 kg e deixe passar através da máquina | |
| Resolução | 38 AWG/40 AWG | Verifique fisicamente | Você pode cortar um dos fios para verificar isso | |
| Penetração de aço | 30/38 mm | Use uma coisas orgânicas colocado em uma placa de 30 mm, em seguida, a tela, tente ver se pode tela o produto orgânico na cor laranja | ||
| Fugas de raios-X | Menos de 1 μ Gy/h (a uma distância de 5 cm da caixa), em conformidade com todas as normas internacionais publicadas | Use uma placa de comprimento 300 mm, largura 300 mm, altura 75 mm para atravessar a máquina de raios-X, e depois veja a tela | ||
| Dose por inspecção | Menos de 1 μ Sv | Fisicamente por máquina em funcionamento | ||
|
Segurança do filme
|
Garantida para filmes de alta velocidade até ASA/ISP 1600 | Use Use o filme ISO 1600 através | ||
| Gerador de raios X | ||||
| Voltagem do ânodo | 160 K.V. | Método e procedimento de ensaio elétrico. |
160 kV Operando em 150 kV |
|
| Corrente de ânodo | 1ma |
Método de ensaio elétrico e Procedimento. |
Use o medidor de potência | |
| Refrigeração | Banho de óleo selado | Método e procedimento de ensaio. |
Di- Óleo elétrico Banho com Ar forçado |
|
| Ciclo de trabalho | 100% | Método e procedimento de ensaio. |
Classificado para 100% de direitos Ciclo |
|
| Sistema de aquisição de imagem | ||||
| Conversor de raios X | Linha de detecção em forma de L | Fisicamente por máquina em funcionamento | ||
| Processamento de imagem | 24 bits | Fisicamente por máquina em funcionamento | ||
| Capacidade de armazenamento de imagem | Até 50.000 imagens | Fisicamente por máquina em funcionamento | ||
| Exibição de imagem | Cor, Preto e Branco, Multi energia, Multi absorção, extração inorgânica, Super realce, negativo, alta/baixa penetração | Observe a saída | ||
| Região de interesse (ROI) e Zoom | Imagem selecionável, regiões de zoom, 1-32 vezes de alargamento contínuo, 1-3 vezes de alargamento local | Fisicamente por máquina em funcionamento | ||
| Recall de imagem | Imagem anterior removível | Fisicamente por máquina em funcionamento | ||
| Monitor de exibição | 17 ̊ LCD de alta resolução | Fisicamente por máquina em funcionamento | ||
| Funções adicionais | ||||
| Funções padrão | Menu do sistema, auto-teste de energia, exibição de datas/hora, contador de bagagem, número certificado de operadores, registo da rede. | Fisicamente por máquina em funcionamento | ||
| Opcional | Detecção de explosivos/drogas, alarme sonoro, alarme de luz, sistema de captura de imagem (CIS) | Fisicamente por máquina em funcionamento | ||
| Dados de instalação | ||||
| Temperatura/umidade de armazenamento |
-40 °C a + 60 °C 5% ~ 95% ((Não condensante) |
Não funcional |
-40 °C a + 60 °C 5% ~ 95% |
|
| Temperatura/Umidade de funcionamento |
0 ° a + 40 ° 5% ~ 95% ((Não condensante) |
Funcional |
0 ° a + 40 ° 5% ~ 95% |
|
| Fornecimento de energia | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | Funcional | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | |
| Consumo de energia | 1.0 KVA | Funcional | 1.0 KVA |
