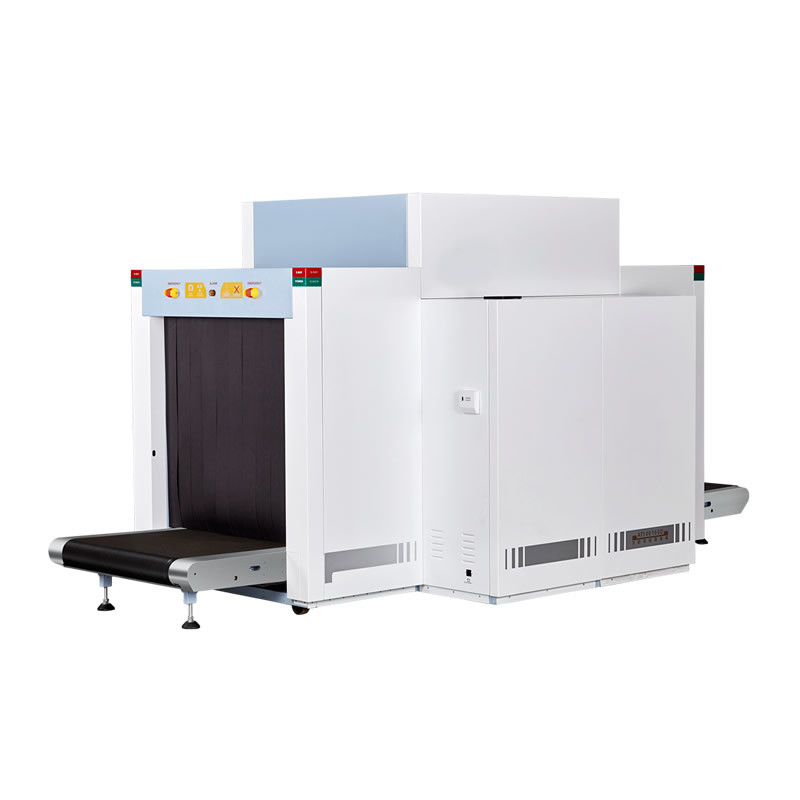

Máquina de rastreamento de correio e carga de raios-X, com túnel grande
Especificações
LOTO A: CARGOS PESOS Máquinas de raios-X de visão dupla
O sistema de triagem por raios-X aqui especificado é concebido para proibir a introdução de materiais de contrabando, armas, explosivos, artigos perigosos,Substâncias e dispositivos em bagagem/objetos do tipo embalagemO sistema proposto para ser abrangido por estas especificações permitirá ao pessoal de segurança examinar bagagem, pacotes e carga para garantir que não haja materiais de contrabando, armas, explosivos,Artigos perigosos, substâncias e dispositivos estão a ser transportados para uma área de segurança restrita/avião.
- Geral
1400-17 mm (largura) x 1600-1900 mm (altura)
- Largura do sistema < 2820 mm
- Comprimento do sistema < 7,788 mm
- Altura do sistema < 3,321 mm
- Altura do transportador < 285 mm
- O sistema deve ser montado em rolos pesados para facilitar o movimento
- Resolução do fio: Deve ser capaz de captar imagens em cada direção de um fio de cobre sólido não isolado de 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) ou melhor.
- Penetração de aço: deve ser capaz de obter imagens de penetrações de aço de pelo menos 28 mm.
- Velocidade do transportador: 0,20 m/s ± 10% em ambas as direcções (é preferível prever o ajuste da velocidade do transportador pelo operador)
- Carga do transportador > 3000 kg, mesmo distribuída a 220 V
- Motor transportador: deve ser livre de manutenção (o tipo de motor utilizado, por exemplo, tambor selado, etc.)
- Tipo de transportador: rolos de rolamento de aço pesados.
- Display: dois/mais Números de monitores TFT/LCD/LED de 24 polegadas (resolução 1024 x 768 ou superior)
- Conexão à rede: é preferível prever a ligação da máquina à rede LAN padrão e o fornecedor deve indicar a disponibilidade.
- Potência: 230 V ± 20 V, CA, 50/60 Hz
- Em caso de falha súbita de alimentação, o sistema deve retomar automaticamente o funcionamento sem qualquer inicialização necessária.
Computador do Sistema de Raios-X
- Os computadores e os sistemas operativos devem estar disponíveis gratuitamente para facilitar a manutenção e a substituição.
- O sistema deve ser fornecido com um software operacional pré-carregado e aplicações pertinentes.nome e versão do software proprietário)
Geradores de raios-X
- O sistema deve suportar dois geradores de raios-X independentes, cada um (H-V) com as seguintes especificações:
- Refrigeração: banho de óleo selado com ar forçado
- Proteção: deve estar disponível protecção contra sobrevoltagem/alteração de potência/temperatura.Equipamento de alimentação, sistemas informáticos, equipamentos terminais, etc.
Sistema de detecção
- Multi-Energy (2 conjuntos de detectores: alta e baixa energia) para cada visão (Dual)
- Sistema de detecção: em forma de L.
Desempenho da imagem
- Zoom: o sistema deve ser capaz de operar o zoom na imagem de rolagem a 8X ou mais no modo estático.
- Ajuste de contraste: o sistema deve ser capaz de efectuar um ajuste de contraste adaptativo na imagem em rolagem.
- Discriminação órgão/inorgânico: o sistema deve ser capaz de distinguir entre materiais orgânicos e inorgânicos.
- A divergência do feixe de raios-X deve ser tal que a imagem completa do tamanho máximo do saco seja exibida sem cortes de canto.
- Se a máquina não conseguir penetrar num determinado elemento, deve ser gerado um alarme (visual e sonoro) para notificar o operador, até que o alarme seja apagado manualmente.
- A máquina deve ser capaz de recordar e recuperar, no mínimo, 05 imagens anteriores ou mais.
Processamento de imagem
- O sistema deve combinar todos os processos de processamento de imagem (por exemplo, preto e branco, gama variável, inorgânico, orgânico) com o recurso de otimização de imagem.Esta funcionalidade permitirá ao operador exibir o contraste ideal e a mais alta resolução de detalhe para todos os materiais e densidades. Esta funcionalidade deve estar disponível sem ter de reprogramar as teclas.A função do teclado deve ser fácil de usar para ativar/desativar os recursos do software, sem ter que reiniciar o sistema.

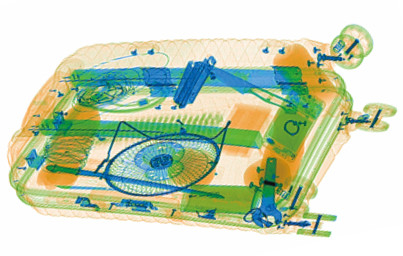

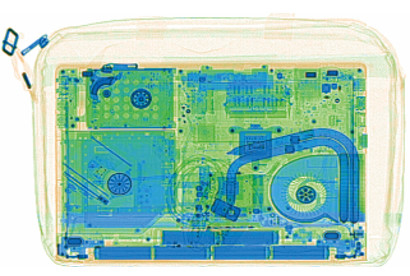

- O sistema deve poder aceder ao processamento de imagem com um único botão. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsCom este método, deverá ser possível distinguir materiais orgânicos de alta densidade, incluindo explosivos.A máquina deve ter uma cor variável ou um descolamento do material para facilitar ao operador a monitorização de imagens de materiais orgânicos para um exame mais aprofundado.Todos os itens suspeitos (explosivos, materiais de alta densidade, narcóticos) devem ser exibidos em tempo real numa única tela (deverão ser exibidos em diferentes cores com alarme).
- É preferível a disponibilidade de teclas acessórias programáveis para processamento de imagem.
- O sistema deve ser capaz de arquivar em discos compactos (CD/Flash drive escrevível)
- A máquina deve ser concebida de modo a que a melhoria do software possa ser facilmente implementada para cuidar das novas técnicas de processamento de imagem e reconhecimento de padrões.
Arquivamento de imagens
- O sistema deve incluir o arquivamento e a recuperação manuais de imagens em formato proprietário, não comercial ou comercial e deve ter a capacidade de arquivar um mínimo de 4000 imagens.
- O sistema deve incluir o Arquivo Automático de Imagem em formato proprietário e não comercial para aumentar a segurança e devem estar disponíveis disposições para a conservação de imagens em formatos comerciais.
Detecção de ameaças
- O sistema deve incluir um alerta de limiar de alta densidade de assistência ao operador.
- O sistema deve incluir assistência ao operador Alarme de ameaça explosiva
Requisitos ambientais
- Temperatura de armazenamento: 0:Celsius a 50:Celsius
- Temperatura de funcionamento:0: Celsius a 40: Celsius
- Humidade relativa: até 95% não condensante
Saúde e Segurança
- O sistema deve cumprir todos os regulamentos internacionais aplicáveis em matéria de saúde e segurança, incluindo os sistemas de raios-X da FDA dos EUA (norma federal 2.1-CFR 1020.40).1mR/h(1μSv/h) em contacto com os painéis exterioresA fuga de radiação deve ser medida com um dispositivo de bloqueio de difusão no percurso do feixe de raios-X.
- O sistema deve estar equipado com botões de parada de emergência.
- O sistema deve estar equipado com sistema energizado e raios-X nos indicadores situados em ambas as extremidades do túnel de raios-X e no posto de trabalho do operador.
- O sistema deve dispor de um sistema de bloqueio de segurança para evitar a geração de raios-X em caso de remoção de um painel crítico.
- O sistema deve ser conforme com os requisitos CE, UL, FCC e IEC.
- O sistema deve ser fabricado numa instalação certificada ISO 9001:2000 e a certificação a esse respeito deve ser fornecida com os documentos das especificações técnicas.
- Devem estar disponíveis, em ambas as extremidades do túnel, cortinas de segurança impregnadas de chumbo e rolos para facilitar a colocação das bagagens nos pontos de entrada e saída.
- A máquina deve ser film safe, isto é, as películas fotográficas não podem ser danificadas devido ao exame de raios-X.
Certificados e facilidades obrigatórios exigidos
- Geral
- O sistema deve ser certificado pela TSA e pelo DFT, incluindo a Projeção de Imagem de Ameaça (TIP).
- O sistema deve colocar as imagens TIP abortadas de volta na fila TIP. As imagens TIP abortadas não devem ser apresentadas no próximo objeto digitalizado.
- O sistema deve ser incorporado a um programa de formação do operador.
- O sistema deve suportar a língua inglesa.
Equipamento adicional
- Deve ser fornecida a extensão do transportador padrão (devem ser fornecidos os pormenores)
- O sistema deve incluir uma caixa de monitorizador trancada.
- O sistema deve incluir um condicionador de energia/UPS.
Outros acessórios
- O sistema deve incluir manuais de utilização e de manutenção integrados, bem como duas cópias de cada um dos manuais de utilização e de manutenção, que devem ser fornecidos em formato impresso.Todos os manuais (soft/impressos) devem ser fornecidos em língua inglesaAlém disso, o manual de manutenção deve incluir procedimentos de manutenção preventivos / rotineiros.
- O sistema deve suportar um operador móvel com um cabo de pelo menos 5 m.
- Os conjuntos de ensaio homologados a fornecer
- A disponibilidade de cobertura anti-roedores e à prova de poeira será uma vantagem adicional.
Requisitos adicionais de utilização primária
Controles e exibição do operador
- Devem estar disponíveis disposições para o seguinte e para todos os controles necessários para as instalações de processamento de imagem acima referidas.
- Equipamento ligado/desligado
- Raios-X ligados/desligados
- Transportador ligado/desligado
- Transportador para a frente/reverso
- Paragem de emergência
- Devem estar disponíveis dispositivos que permitam exibir todas as informações importantes do sistema a monitorizar pelo operador, incluindo:
- Raios-X ligados
- Raios-X em horas
- Número de inspecções
- Sistema de alarmes e sinalização de alerta para todos os erros do sistema
- Identificação do operador/Log on/Log off
- Devem ser fixados em ambos os lados (frente e traseira) da correia transportadora leitos rígidos de rolos de comprimento aproximado de um (01) metro, para facilitar o carregamento e descarregamento suaves da bagagem/carga.
- O transportador deve ter capacidades para avançar e recuar e, de preferência, ser accionado por dois motores (02) para as cargas previstas.
- O funcionamento do sistema deve garantir a ausência de interferências com os outros equipamentos electrónicos que operam nas proximidades e vice-versa.
Garantia e nível de apoio ao serviço
- Geral
O sistema completo de raios-X deve ser garantido durante um período mínimo de dois (02) anos a contar da data de entrada em serviço do equipamento.
Acordo de Nível de Serviço (SLA)
Geradores de raios-X: os geradores de raios-X devem ter uma garantia mínima de cinco anos e como o gerador será substituído (se necessário)
Garantia prolongada
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
Deve igualmente ser fornecida uma lista pormenorizada das peças sobressalentes recomendadas até ao nível dos componentes, com os números das peças do fabricante e os preços correntes.
Formação
A formação é um pré-requisito para prolongar a vida útil do sistema.
Equipamento de ensaio
É imperativo cumprir os requisitos da ICAO (Organização Internacional da Aviação Civil); deve ser adquirido o conjunto de peças de ensaio aceites pela ICAO, adequado para os ensaios.
O equipamento de ensaio deve ser capaz de medir os seguintes ensaios normalizados, de acordo com a ficha do manual de segurança da OACI.
- Resolução de fio único.
- Penetração útil
- Discriminação material
- Penetração simples
- Resolução espacial
- Imagem de metais finos
Deve ser fornecido outro equipamento de ensaio padrão, como o medidor de intensidade de raios-X (Radiation Intensity Measuring).
