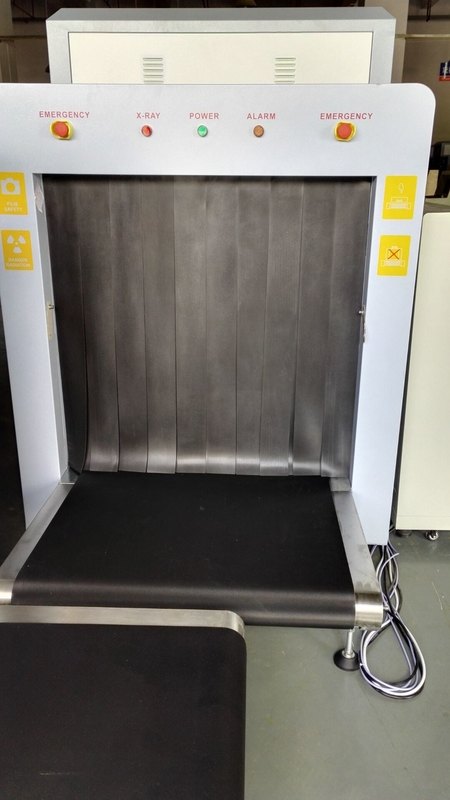

Scanner de raios X de segurança de bagagem de carga do aeroporto / máquina de raios X de controlo de segurança do aeroporto
Características:
1. Alarme por sons e luz:: Alarme por sons e luz quando conforme com a condição.
2Interface de rede:Pode ser ligada à rede local e suportar o check-in de bagagem de vários terminais ao mesmo tempo
3- Raio de segurança: Raio de transmissão sob controlo automático, evita o erro.
4. Desligue por um comando de chave: Desligue a máquina só precisa de um passo: gira a chave. O equipamento de segurança automático fechar, não precisa de muitos passos complexos, é mais simples.
5- Olho de águia: Poderia estar a observar a área de alargamento.
6. Estimar o mau funcionamento por conta própria:Estimar automaticamente o mau funcionamento e enviar uma mensagem imediata, útil para a manutenção.
DADOS TÉCNICOS
Tamanho do túnel: 1000 mm × 800 mm
Velocidade do transportador: 0,22 m/s
Carga máxima do transportador: 200 kg
Dosagem de inspecção única < 1,5 μGy
Resolução do fio: linha metálica de 0,1 mm
Penetração de aço: 30 mm placa blindada
Segurança do filme: para a norma ISO 1600
Radiação máxima de fuga < 0,3μGY/H
Gerador de raios-X:
Orientação: Verticalmente para cima
Corrente do tubo: 0,4 ~ 1,2 MA (regulado)
Voltagem do ânodo: 100~160 KV (regulado)
Ângulo: 80°
Períodos de arrefecimento/funcionamento do gerador Banho de óleo selado com ar forçado/100%
Sistema de desempenho de imagem:
Sensor de raios-X: detector de conjunto de foto-diodos de tipo L de 12 bits.

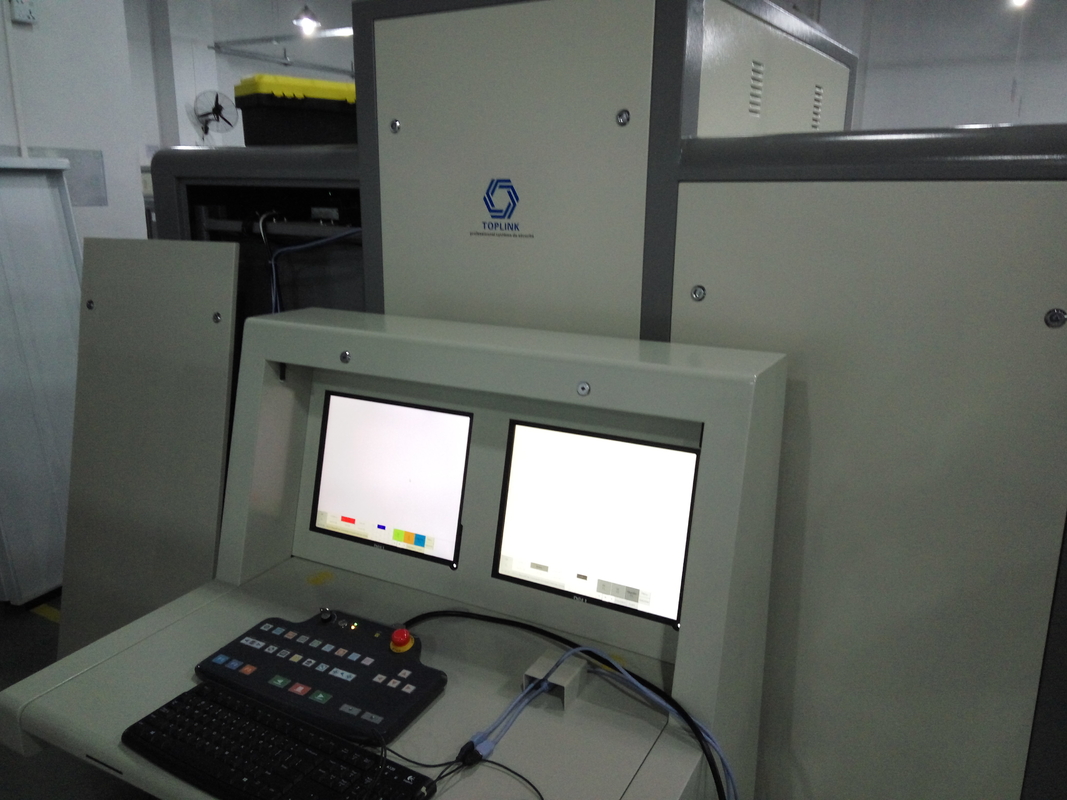

Monitor: Display LCD a cores de 17 polegadas.
Qualidade de cores: cores reais de 24 bits.
Melhoria da borda: a borda do contorno do objeto é mais distinta.
Super melhoramento de imagem: detalhes da imagem são mais distintos.
Display de alta resistência à penetração: Aumentar o brilho da área escura na imagem para exibir claramente o objeto que está por trás da massa de alta absorção.
Display de baixa resistência à penetração: aumentar o contraste da massa de baixa absortividade (fácil de penetrar) para exibi-la claramente.
Amplificador: Função de alargamento parcial
Aumentar o brilho da imagem ou diminuí-lo.
Recorrência de imagem: exibir vinte imagens anteriores e processar qualquer uma delas.
Restauração da imagem: Restaurar a imagem ao estado inicial no momento da parada do transportador
Armazenamento de imagem: armazenar qualquer imagem em tempo real e processá-la em estado de operação.
FUNÇÃO MULTI-ENERGIA:
Cor multi-energia: exibir material orgânico para laranja, exibir material inorgânico para azul e exibir mistura para verde.
Alta energia/baixa energia: troca para exibir dois tipos de energia, alta energia representa metal, etc. baixa energia representa não-metálico.
Função auxiliar para drogas e explosivos: ajuda na detecção de materiais perigosos como drogas e explosivos, etc.
Alarme sonoro e visível: dar sinal sonoro e visível quando estiver em conformidade com a condição.
FUNÇÃO TCP/IP Ethernet
Ambiente de funcionamento:
Temperatura de armazenamento: -20oC a 60oC
Temperatura de funcionamento: 0oC a 45oC
Umidade relativa: 20 a 95% não condensante
Potência do sistema: 220 VAC (± 10%) 50±3HZ
Perda de energia: 1,5 kW (máximo)
Ruído: < 65DB
|
Tamanho do túnel: |
1000 ((W) * 1000 ((H) mm |
| Velocidade do transportador: | 0.22m/s |
| Carga máxima do transportador: | 200 kg |
| Dose por inspecção: | < 1,7 μGy/h |
| Resolução: | < 0,101 mm fios metálicos |
| Penetração: | Aço de 34 mm |
| Segurança do filme: | Película de garantia ISO1600 |
| Fugas de raios-X: | < 0,1 μGy/h (a uma distância de 5 cm da caixa externa) |
| Gerencie diretamente: | dupward |
| Ângulo de geração: | 80 graus |
| Voltagem do ânodo: | 100-160Kv |
| Potência do ânodo: | 0.4 a 1.2 mA |
| Ciclo de arrefecimento/função: | Refrigeração por óleo /100% |
| Sensor de raios-X: | Array de fotodiodos em forma de L (mono-energético), 12 bits de profundidade |
| Monitor: | Cor de Alta Resolução, LCD Accord, 17 polegadas |
| Processamento de imagem: |
Melhoria de borda, reforço da imagem, clareamento da imagem, Redução do escurecimento, retorno de imagem, recuperação de imagem. |
| Nível de cinza da imagem: | 4096 |
| Resolução máxima da imagem: | 1024 * 1280 pixels |
| Processamento de imagem: | 24 bits para processamento em tempo real |
| Armazenamento de imagem: | Armazenar 60000 imagens em tempo real |
| Zonas e Zoom: |
1-9 regiões de imagem, 2, 4, 8, 16 vezes de ampliação, Observação contínua em todo o ecrã |
| Temperatura/umidade de funcionamento: | 0°C-45°C/20%-95% ((não condensante) |
| Temperatura/umidade de armazenamento: | -20°C-60°C/20%-95% (não condensante) |
| Potência de operação: | 220VAC ((± 10%) 50±3Hz |
| Consumo de energia: | 1.8 kW (máximo), 0,3 kW (funcionamento) |
| Ruído: | < 58 dB |
Aplicações:
Aeroportos,
Terminal de transporte,
Edifícios,
Fábricas (para encontrar agulhas em roupas, sapatos, bolsas),
Tribunal,
Embaixadas,
Instalações militares,
Prisões,
Hotéis,
Escolas,
Centros de convenções,
Pontos de controlo de segurança,
Localização de eventos especiais
Perguntas frequentes
.
| Produto | Requisitos do cliente | |||
| Dimensão do túnel | 1m(W) x 1m(H0 Aproximadamente |
Verifique fisicamente
|
Medir através de fita de medição ou uma bagagem desta dimensão deve ser passada através da máquina | |
| Velocidade do transportador | 0.2m/s | Verifique fisicamente | Faça um marcador no meio do cinto, depois use o cronômetro para testar a distância do minuto e calcule o segundo comprimento | |
| Altura do transportador | 300 mm | Verifique fisicamente | Através de fita de medição | |
| Carga máxima | 200 kg ((Distribuídos uniformemente | Verifique fisicamente | Coloque a carga equivalente a 200 kg e deixe passar através da máquina | |
| Resolução | 38 AWG/40 AWG | Verifique fisicamente | Você pode cortar um dos fios para verificar isso | |
| Penetração de aço | 30/38 mm | Use uma coisas orgânicas colocado em uma placa de 30 mm, em seguida, a tela, tente ver se pode tela o produto orgânico na cor laranja | ||
| Fugas de raios-X | Menos de 1 μ Gy/h (a uma distância de 5 cm da caixa), em conformidade com todas as normas internacionais publicadas | Use uma placa de comprimento 300 mm, largura 300 mm, altura 75 mm para atravessar a máquina de raios-X, e depois veja a tela | ||
| Dose por inspecção | Menos de 1 μ Sv | Fisicamente por máquina em funcionamento | ||
|
Segurança do filme
|
Garantida para filmes de alta velocidade até ASA/ISP 1600 | Use Use o filme ISO 1600 através | ||
| Gerador de raios X | ||||
| Voltagem do ânodo | 160 K.V. | Método e procedimento de ensaio elétrico. |
160 kV Operando em 150 kV |
|
| Corrente de ânodo | 1ma |
Método de ensaio elétrico e Procedimento. |
Use o medidor de potência | |
| Refrigeração | Banho de óleo selado | Método e procedimento de ensaio. |
Di- Óleo elétrico Banho com Ar forçado |
|
| Ciclo de trabalho | 100% | Método e procedimento de ensaio. |
Classificado para 100% de direitos Ciclo |
|
| Sistema de aquisição de imagem | ||||
| Conversor de raios X | Linha de detecção em forma de L | Fisicamente por máquina em funcionamento | ||
| Processamento de imagem | 24 bits | Fisicamente por máquina em funcionamento | ||
| Capacidade de armazenamento de imagem | Até 50.000 imagens | Fisicamente por máquina em funcionamento | ||
| Exibição de imagem | Cor, Preto e Branco, Multi energia, Multi absorção, extração inorgânica, Super realce, negativo, alta/baixa penetração | Observe a saída | ||
| Região de interesse (ROI) e Zoom | Imagem selecionável, regiões de zoom, 1-32 vezes de alargamento contínuo, 1-3 vezes de alargamento local | Fisicamente por máquina em funcionamento | ||
| Recall de imagem | Imagem anterior removível | Fisicamente por máquina em funcionamento | ||
| Monitor de exibição | 17 ̊ LCD de alta resolução | Fisicamente por máquina em funcionamento | ||
| Funções adicionais | ||||
| Funções padrão | Menu do sistema, auto-teste de energia, exibição de datas/hora, contador de bagagem, número certificado de operadores, registo da rede. | Fisicamente por máquina em funcionamento | ||
| Opcional | Detecção de explosivos/drogas, alarme sonoro, alarme de luz, sistema de captura de imagem (CIS) | Fisicamente por máquina em funcionamento | ||
| Dados de instalação | ||||
| Temperatura/umidade de armazenamento |
-40 °C a + 60 °C 5% ~ 95% ((Não condensante) |
Não funcional |
-40 °C a + 60 °C 5% ~ 95% |
|
| Temperatura/Umidade de funcionamento |
0 ° a + 40 ° 5% ~ 95% ((Não condensante) |
Funcional |
0 ° a + 40 ° 5% ~ 95% |
|
| Fornecimento de energia | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | Funcional | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | |
| Consumo de energia | 1.0 KVA | Funcional | 1.0 KVA |
